Wie man aus einem Foto eine maßgeschneiderte Verpackungseinlage für den 3D-Druck macht
Wenn Sie Ihren 3D-Drucker bereits nicht nur für Figuren und Dekomodelle, sondern auch für praktische Aufgaben nutzen, stellt sich früher oder später die Frage nach dem Aufbewahren, Verpacken und Organisieren von Objekten. Werkzeuge, Bits, Elektronik, Bauteile, Kosmetik, Schmuck, Werkstattteile — all das lässt sich leichter nicht einfach in einer Box aufbewahren, sondern in einer Verpackungseinlage mit einer Aussparung, die der Form des Objekts entspricht.
Früher bedeutete eine solche Aufgabe in der Regel: ein CAD-Programm öffnen, Konturen von Hand nachzeichnen, Maße festlegen, das Modell aufbauen, die Passung prüfen und erst dann die Datei für den Druck vorbereiten. Für ein einzelnes Objekt ist das noch erträglich. Doch wenn Sie Verpackungseinlagen für einen ganzen Werkzeugsatz, eine Produktserie oder mehrere Kundenaufträge brauchen, wird das manuelle Modellieren schnell zu einer langwierigen Routine.
Deshalb ergänzen wir die monatlichen AIPRINTGEN-Tarife um ein weiteres nützliches Werkzeug für Nutzer, die schneller von der Idee zum physischen Ergebnis kommen möchten. Zuvor wurden die Tarife um Riggable zur Vorbereitung beweglicher Figuren und zum Erstellen von Gelenken erweitert. Jetzt kommt der Verpackungseinlagen-Generator von 3DFabryka hinzu — ein Service, der hilft, Verpackungseinlagen aus einem Foto zu erstellen und Dateien für den 3D-Druck, die CAD-Nachbearbeitung sowie das Laser- oder CNC-Schneiden zu erhalten.
Was ist eine Verpackungseinlage
Eine Verpackungseinlage ist ein Einsatz, eine Auflage oder eine Formteil mit einer Aussparung, die auf ein bestimmtes Objekt abgestimmt ist. Sie dient zum Aufbewahren, Transportieren, Präsentieren und Schützen von Gegenständen. So kann eine Verpackungseinlage zum Beispiel einen Satz Schraubendreher, Fräser, Bohrer, Elektronikmodule, Schmuck, Kosmetik, Souvenirs oder Montageteile aufnehmen.
Die Hauptaufgabe einer Verpackungseinlage ist es, das Objekt an seinem Platz zu halten. Dadurch werden die Dinge nicht durcheinandergebracht, zerkratzt oder verloren, und alles wirkt aufgeräumter. In der Werkstatt hilft das, Ordnung zu halten. In der Produktion beschleunigt es Montage und Kommissionierung. Bei der Verpackung lässt es das Produkt ansprechender aussehen.
Der 3D-Druck eignet sich gut für solche Aufgaben, weil er es ermöglicht, schnell einen maßgeschneiderten Einsatz für eine bestimmte Form herzustellen. Sie müssen keine Gussform bestellen und nicht auf eine aufwendige Fertigung warten. Es genügt, das Modell vorzubereiten, es auf einem FDM-Drucker zu drucken und die Passung des Objekts zu prüfen.
Was ist der 3DFabryka Verpackungseinlagen-Generator

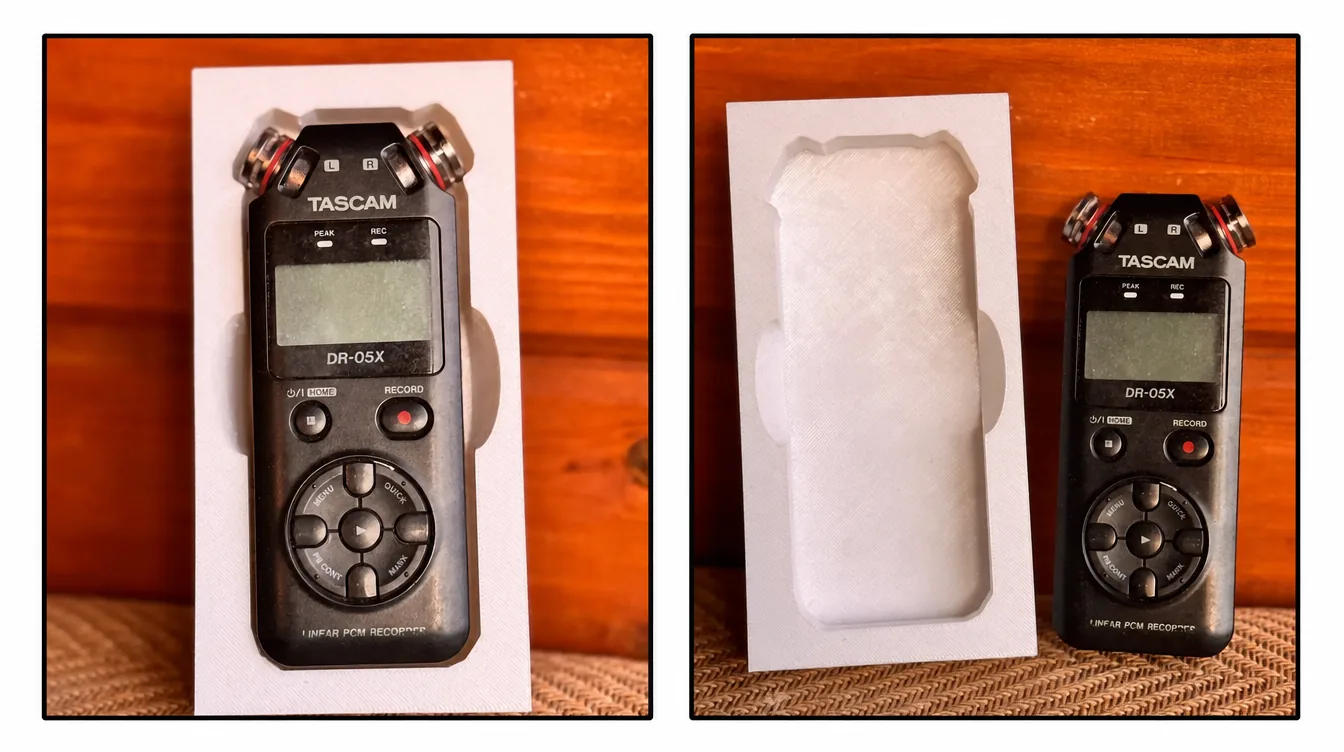

Der 3DFabryka Verpackungseinlagen-Generator ist ein Online-Werkzeug zum Erstellen von 3D-Modellen von Verpackungseinlagen aus einem Foto. Sie legen ein Objekt auf ein A4-Blatt, fotografieren es von oben, laden das Bild in den Service hoch, verfeinern die Kontur und erhalten ein fertiges Verpackungseinlagen-Modell.
Der Service läuft im Browser und erfordert daher keine Installation eines separaten CAD-Programms. Das ist besonders praktisch für alle, die 3D-Druck betreiben, aber nicht jedes Mal einfache, sich wiederholende Formen von Hand modellieren möchten.
Das Werkzeug nutzt eine neuronale Segmentierung, um Objekte auf dem Foto zu erkennen. Anschließend erstellt der Service die Geometrie der Verpackungseinlage und ermöglicht den Export des Ergebnisses in Formate, die Sie für unterschiedliche Fertigungsverfahren verwenden können: STL und 3MF für den 3D-Druck, STEP für die CAD-Nachbearbeitung, SVG und DXF für das Laser- oder CNC-Schneiden.
Wofür der Verpackungseinlagen-Generator gedacht ist
Der Verpackungseinlagen-Generator ist überall dort nützlich, wo Sie schnell von einem physischen Objekt zu einer Fertigungsdatei gelangen müssen. Es muss kein künstlerisches Modell sein — es kann ein durchaus praktisches Teil sein: ein Schubladeneinsatz, ein Werkzeugorganizer, eine Produktverpackung, eine Schutzeinlage oder ein Koffer.
Mit dem Service können Sie:
- eine Verpackungseinlage erstellen, die auf ein bestimmtes Objekt zugeschnitten ist;
- einen Einsatz zum Aufbewahren von Werkzeugen und Bauteilen vorbereiten;
- einen Organizer für eine Werkstatt oder einen Produktionsbereich erstellen;
- eine Verpackungs- oder Präsentationseinlage vorbereiten;
- STL oder 3MF für den 3D-Druck erhalten;
- STEP für die weitere Nachbearbeitung in CAD exportieren;
- SVG oder DXF für das Laser- und CNC-Schneiden verwenden;
- die Zeit für das manuelle Modellieren reduzieren.
Für AIPRINTGEN-Nutzer ist das eine logische Erweiterung des Workflows. In einem Szenario kann man 3D-Modelle aus Text, einem Bild oder mehreren Ansichten erstellen. In einem anderen — schnell praktische Gegenstände für den Druck vorbereiten: Verpackungseinlagen, Einsätze, Koffer und Organizer.
So funktioniert das Erstellen einer Verpackungseinlage aus einem Foto
Der Ablauf ist so aufgebaut, dass Sie ihn ohne aufwendige Vorbereitung nutzen können.
- Legen Sie das Objekt auf ein A4-Blatt. Das Blatt dient nicht nur als Hintergrund, sondern auch als Maßstabsreferenz. Der Service kann darüber die realen Abmessungen des Objekts in Millimetern berechnen.
- Fotografieren Sie von oben. Am besten verwenden Sie gleichmäßiges Licht und einen kontrastreichen Hintergrund und halten die Kamera parallel zur Oberfläche. Je sauberer das Ausgangsfoto, desto leichter erkennt das System die Kontur korrekt.
- Laden Sie das Foto in den Verpackungseinlagen-Generator hoch. Der Service erkennt die Objekte auf dem Bild und schlägt Konturen vor.
- Verfeinern Sie die Auswahl. Bei Bedarf können Sie die passende Kontur wählen, Bereiche hinzufügen oder ausschließen, damit die spätere Aussparung der Form des Objekts entspricht.
- Passen Sie die Modelleinstellungen an. Nach der Erkennung können Sie eine 3D-Vorschau betrachten und Form, Tiefe und Aufbau der Verpackungseinlage prüfen.
- Exportieren Sie die Datei. Sie können das fertige Modell im gewünschten Format speichern und es dann in einem Slicer oder CAD-Programm öffnen oder für ein anderes Fertigungsverfahren verwenden.
Dieses Szenario ist besonders nützlich, wenn Sie nicht ein einzelnes, einzigartiges Objekt, sondern eine Serie ähnlicher Verpackungseinlagen herstellen müssen. Zum Beispiel für einen Satz Fräser, Schraubendreher, Messwerkzeuge, Elektronikbauteile oder Artikel, die an einen Kunden versendet werden.
Welche Exportformate unterstützt werden
Ein wichtiger Vorteil des Verpackungseinlagen-Generators ist die Möglichkeit, Dateien für unterschiedliche Fertigungsszenarien zu erhalten.
- STL eignet sich für die meisten 3D-Druck-Aufgaben. Eine solche Datei lässt sich in Cura, PrusaSlicer, Bambu Studio, OrcaSlicer und anderen gängigen Slicern öffnen.
- 3MF ist praktisch für einen moderneren 3D-Druck-Workflow, wenn Sie mehr Informationen über das Modell und seine Vorbereitung erhalten möchten.
- STEP wird benötigt, wenn Sie das Modell in einem CAD-Programm nachbearbeiten möchten. So können Sie die Datei zum Beispiel in Fusion 360, SolidWorks, FreeCAD oder einem anderen Konstruktionssystem öffnen und zusätzliche Änderungen vornehmen.
- SVG und DXF eignen sich für das Laser- oder CNC-Schneiden, wenn die Verpackungseinlage nicht auf einem 3D-Drucker, sondern aus Plattenmaterial oder auf andere Weise hergestellt werden soll.
Dadurch lässt sich dasselbe Werkzeug nicht nur für FDM-Heimdrucker einsetzen, sondern auch für Werkstätten, Kleinserienfertigung, Serviceteams und Unternehmen, die individuelle Verpackungen oder Vorrichtungen herstellen.
Welche Funktionen besonders nützlich sind
Der Verpackungseinlagen-Generator beschränkt sich nicht auf eine einfache Konturaussparung. Er bietet mehrere Funktionen, die das Werkzeug für die praktische Arbeit nützlicher machen.
- 3D-Vorschau im Browser. Sie können das Modell vor dem Export betrachten und offensichtliche Fehler schneller erkennen.
- Automatische Maßstabserkennung. Liegt das Objekt auf einem A4-Blatt, kann der Service die realen Abmessungen berechnen, was die Zahl der manuellen Messungen reduziert.

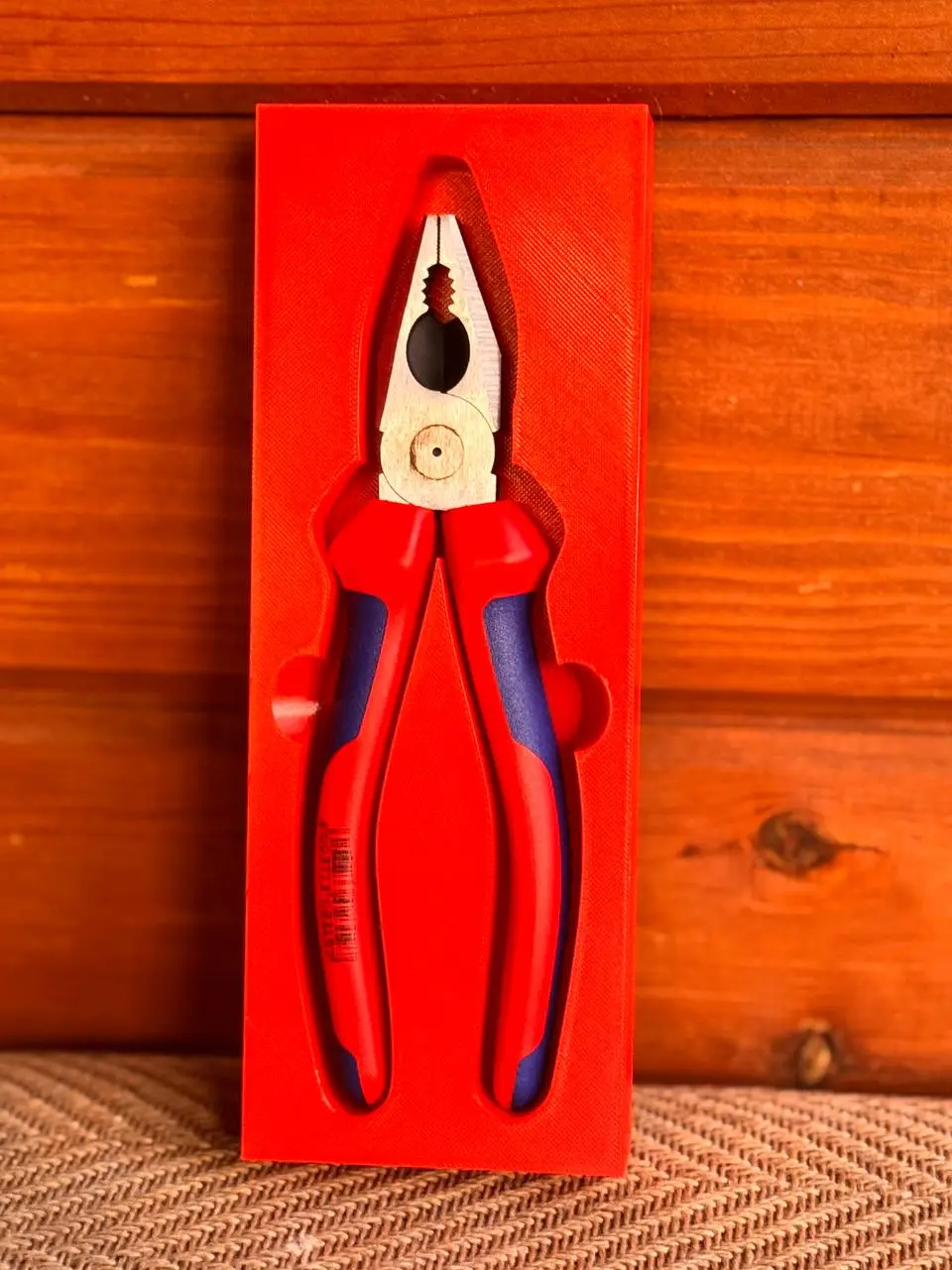

- Griffmulden (Fingeraussparungen) zum Herausnehmen. Sie können der Verpackungseinlage Aussparungen hinzufügen, damit sich das Objekt leicht mit den Fingern herausnehmen lässt.

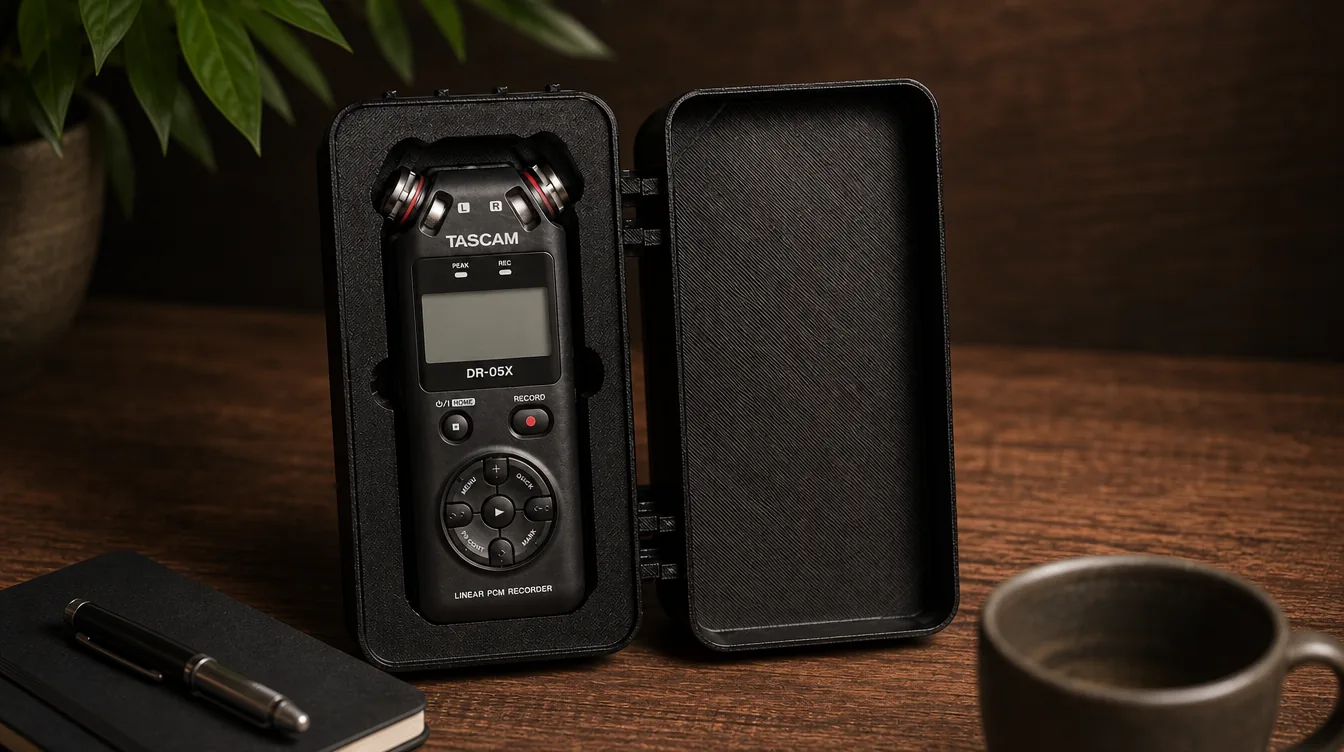

- Koffer-Modus. Neben einem einfachen Einsatz können Sie einen Korpus mit Deckel, Rand und Verschlüssen vorbereiten. Das ist nützlich für Transport, Aufbewahrung oder Werkzeugkits für den Außeneinsatz.
- Gridfinity. Die Unterstützung des modularen Aufbewahrungssystems hilft all jenen, die bereits eine Gridfinity-Organisation auf dem Schreibtisch, in der Werkstatt oder im Produktionsbereich nutzen.
- Funktioniert im Browser. Sie müssen keine schwere Software installieren und nicht jedes Mal von Grund auf modellieren. Das ist besonders wichtig für Nutzer, die ein schnelles Ergebnis und kein vollständiges Konstruktionsprojekt brauchen.
Für wen der Verpackungseinlagen-Generator gedacht ist
Das Werkzeug ist nicht nur für Besitzer von 3D-Druckern nützlich, sondern für alle, die regelmäßig mit Objekten arbeiten, die ordentlich aufbewahrt, transportiert oder präsentiert werden müssen.
Der Verpackungseinlagen-Generator eignet sich am besten für:
- Besitzer von FDM-Druckern;
- 3D-Studios und Druckfarmen;
- Werkstätten und Kleinserienfertigung;
- Vorrichtungsbau;
- Service- und Reparaturteams;
- Unternehmen, die Verpackungen herstellen;
- Händler und Produkthersteller;
- Maker, die ordentliche Organizer brauchen;
- Lehrwerkstätten und Labore.
So kann der Service zum Beispiel für einen Werkzeugsatz in einer Schublade, einen Koffer mit Außeneinsatz-Ausrüstung, eine Präsentationseinlage für ein Produkt, einen Organizer für Bauteile oder einen Schutzeinsatz für zerbrechliche Gegenstände genutzt werden. Wenn Sie noch kein eigenes Modell haben, können Sie mit einer Generierung beginnen oder ein passendes Objekt im Katalog der 3D-Modelle für den Druck auswählen.
Welche Einschränkungen wichtig zu beachten sind
Der Verpackungseinlagen-Generator beschleunigt die Arbeit, nimmt aber nicht die Notwendigkeit ab, das Ergebnis vor der Fertigung zu prüfen. Wie bei jeder 3D-Druck-Aufgabe hängt das Ergebnis von den Ausgangsdaten, der Fotoqualität, den Modelleinstellungen und den Druckparametern ab.
Vor dem Druck sollten Sie prüfen:
- ob der Maßstab korrekt erkannt wurde;
- ob die Objektkontur korrekt erkannt wurde;
- ob genügend Spiel für eine bequeme Passung vorhanden ist;
- ob sich das Objekt leicht aus der Verpackungseinlage herausnehmen lässt;
- ob die Aussparungstiefe stimmt;
- ob es zu dünne Wände gibt;
- ob das Modell auf das Druckbett Ihres 3D-Druckers passt.
Wichtig ist außerdem, Materialschwund, die Genauigkeit Ihres konkreten Druckers und die Eigenschaften des Kunststoffs zu berücksichtigen. PLA, PETG und andere gängige Materialien können unterschiedliche Spielmaße und Druckeinstellungen erfordern. Wenn die Verpackungseinlage eine enge Passung oder einen Serieneinsatz erfordert, drucken Sie besser zuerst eine Testversion.
Wie der Verpackungseinlagen-Generator AIPRINTGEN ergänzt
AIPRINTGEN hilft Ihnen, schnell 3D-Modelle aus Text, einem Bild und anderen Ausgangsdaten zu erstellen. Doch beim 3D-Druck zählt oft nicht nur das Generieren des Modells selbst, sondern der gesamte Weg bis zum physischen Objekt.
Genau deshalb fügen wir den monatlichen Tarifen nach und nach zusätzliche Werkzeuge hinzu, die unterschiedliche Phasen der Erstellung des Endprodukts abdecken.
Riggable hilft, ein statisches Modell in eine bewegliche Figur zu verwandeln: es in Teile zu zerlegen, Gelenke hinzuzufügen und die Teile für die Montage vorzubereiten.
Der 3DFabryka Verpackungseinlagen-Generator deckt ein anderes Szenario ab: das schnelle Erstellen eines praktischen Einsatzes, Organizers, Koffers oder einer Verpackungseinlage für ein bestimmtes Objekt. Das ist besonders nützlich für alle, die 3D-Druck nicht nur kreativ, sondern auch für reale Aufgaben in Werkstatt, Produktion, Verpackung oder Lagerung einsetzen.
Zusammen machen diese Werkzeuge die monatlichen AIPRINTGEN-Tarife vielseitiger. Der Nutzer erhält nicht nur die Generierung von 3D-Modellen, sondern auch Zugang zu einer Reihe von Services, die helfen, schneller von der Idee zur fertigen Lösung zu gelangen.
Wie man Zugang zum Verpackungseinlagen-Generator in AIPRINTGEN erhält
Der Zugang zum 3DFabryka Verpackungseinlagen-Generator wird Nutzern monatlicher AIPRINTGEN-Tarife gewährt. Nach dem Aktivieren eines passenden Tarifs erhält der Nutzer Anweisungen zur Aktivierung des Services.
Das ist praktisch, wenn Sie bereits Modelle in AIPRINTGEN erstellen und Ihre 3D-Druck-Möglichkeiten erweitern möchten: nicht nur Figuren, Charaktere und Dekoobjekte, sondern auch praktische Dinge für Werkstatt, Business, Verpackung und Lagerung herstellen.
Details finden Sie auf der AIPRINTGEN-Tarifseite.
Häufige Fragen
Welche Objekte eignen sich zum Erstellen einer Verpackungseinlage?
Am besten geeignet sind Objekte, die Sie flach auf eine Oberfläche legen und von oben fotografieren können: Werkzeuge, Elektronik, Kosmetik, Schmuck, Bauteile, Spielzeug, Zubehör und kleine Gegenstände.
Kann eine Verpackungseinlage auf einem normalen FDM-Drucker gedruckt werden?
Ja. Verpackungseinlagen lassen sich auf gängigen FDM-Druckern drucken, wenn das Modell in den Bauraum passt und die Druckparameter korrekt eingestellt sind.
Ersetzt der Verpackungseinlagen-Generator ein CAD-Programm?
Nicht vollständig. Er hilft, schnell ein einfaches Verpackungseinlagen-Modell zu erhalten und manuelle Arbeit zu reduzieren, aber komplexe Konstruktionsaufgaben, nicht standardmäßige Designs und präzise Industrievorrichtungen können eine zusätzliche Nachbearbeitung in CAD erfordern.
Muss ich die Datei vor dem Druck prüfen?
Ja. Vor dem Druck sollten Sie das Modell in einem Slicer öffnen und Abmessungen, Wände, Objektpassung, Aussparungstiefe und Materialeinstellungen prüfen.
Fazit
Der 3DFabryka Verpackungseinlagen-Generator hilft Ihnen, schnell vom Foto eines Objekts zu einem fertigen 3D-Modell einer Verpackungseinlage zu gelangen. Er ist ein nützliches Werkzeug für alle, die 3D-Druck in Werkstatt, Produktion, Verpackung oder Service einsetzen oder die Aufbewahrung einfach ordentlich organisieren möchten.
In Kombination mit AIPRINTGEN erweitert er die Möglichkeiten der Arbeit mit 3D-Modellen. Sie können Modelle erstellen, mit Riggable bewegliche Figuren vorbereiten und nun auch Verpackungseinlagen, Koffer und Einsätze aus einem Foto entwerfen.
Erstellen Sie 3D-Modelle in AIPRINTGEN, nutzen Sie die zusätzlichen Werkzeuge der monatlichen Tarife und gelangen Sie schneller von der Idee zum fertigen physischen Objekt.
