مولّد Gridfinity من صورة علوية
حوّل صورة واضحة ملتقطة من الأعلى إلى وحدة متوافقة مع Gridfinity. راجع الحدود المكتشفة، واختر قاعدة تلقائية أو يدوية من خلايا كاملة 42 مم، واضبط الارتفاع وعمق التجويف، ثم نزّل STL أو 3MF لبرنامج التقطيع.
ما هو Gridfinity؟
Gridfinity نظام تخزين معياري قابل للطباعة ثلاثية الأبعاد يعتمد شبكة بقياس 42 مم. ارفع صورة ملتقطة من الأعلى، وسيُنشئ المولّد حاوية Gridfinity مخصّصة بتجويف ملائم للمحيط الظاهر للغرض.
بطانة مخصّصة من صورة واحدة
ضع الأدوات على سطح مستوٍ وصوّرها من أعلى. تكتشف الخدمة العناصر، ثم تتيح لك تصحيح الحدود والتخطيط، وتنتج لوحًا بتجاويف بصيغ STL و3MF وDXF وSVG.
يكلف إنشاء النموذج 1 رصيد. وتكون 5 عمليات إعادة بناء التالية للصورة نفسها مجانية. صينية حتى 1200 × 1200 مم.
يعمل المولّد للحسابات المسجّلة الدخول والمشتركة في خطة مناسبة.
تسجيل الدخولابدأ بصورة
نتحقق أولًا من المقياس والحدود. لا يتم أبدًا إنشاء النموذج دون مراجعة.
قد تستغرق أول عملية تعرّف، عند تشغيلها على وحدة المعالجة المركزية، ما يصل إلى دقيقة.
تحديد قياس معلوم
حدّد نقطتين على قطعة مستقيمة تعرف طولها.
0 عناصر مكتشفة
يتم تبسيط الحدود تلقائيًا. اختر عنصرًا لضبط نقاطه.
ترتيب التجاويف
اسحب العنصر بالكامل؛ تغيّر الزوايا المربعة حجمه. العلامات الدائرية هي فتحات الأصابع — ويمكن تحريك كل منها على حدة على طول حد التجويف.
بطانة مخصّصة جاهزة
اسحب النموذج لتدويره. استخدم عجلة الفأرة للتكبير والتصغير.
- صورة من الأعلىمحيط ثنائي وليس مسحًا ثلاثي الأبعاد
- 42 × 42 ممخلايا Gridfinity كاملة
- وحدات 7 ممارتفاع قابل للضبط
- الحافة والمغناطيسخيارات مستقلة للقاعدة
- STL و3MFتصدير نموذج حجمي
حاوية Gridfinity ملائمة من دون رسم كل أداة في CAD
يجعل Gridfinity ترتيب الأدراج معياريًا، لكن الحاوية المستطيلة العامة لا تثبّت الكماشة أو القدمة أو الجهاز الإلكتروني جيدًا. يستخدم المولّد الحد الظاهر في صورة علوية كنقطة بداية لتجويف مخصّص داخل جسم معياري.
توفّر الصورة محيطًا ثنائي الأبعاد. وتظل أنت المتحكم في المقياس وتصحيح الحدود والخلوص والعمق وأبعاد الحاوية. تُبنى النتيجة من خلايا كاملة قياس 42 مم كي تتوافق مع ألواح القاعدة والوحدات المجاورة المتوافقة.
كيفية إنشاء حاوية Gridfinity من صورة
الصورة النظيفة ومراجعة المحيط بسرعة أهم من معدات تصوير معقدة. تتم العملية كاملة داخل المتصفح.
صوّر الأداة من الأعلى مباشرة
ضع الأداة فوق سطح مستوٍ ذي لون متباين ولا تحجب حدودها بأشياء أخرى. أبقِ الكاميرا موازية للسطح، وأدرج ورقة A4 كاملة أو نقطتين بمسافة حقيقية معروفة لتحديد المقياس بالمليمتر.
راجع المحيط الذي تم اكتشافه
احذف المساحات العرضية، وأضف الحدود الناقصة، وصحح التفاصيل التي أربكتها الظلال أو الانعكاسات. يستخدم المولّد هذا الإسقاط العلوي بعد مراجعته ولا يخمّن الهندسة المخفية.
اختر أبعاد Gridfinity

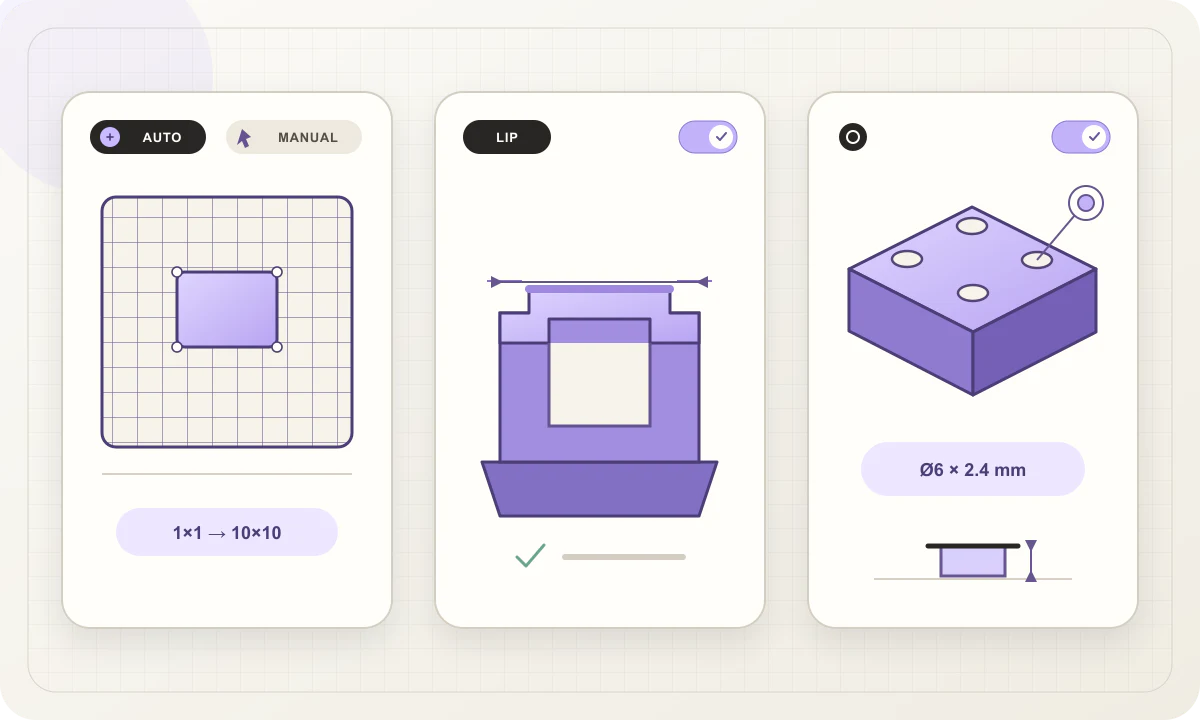

دع المولّد يختار أصغر مساحة آمنة من الخلايا الكاملة، أو أدخل شبكة يدويًا من 1 × 1 إلى 10 × 10. اضبط الارتفاع بوحدات 7 مم وعمق التجويف والخلوص، وفعّل حافة التكديس وفتحات المغناطيس عند الحاجة.
افحص النموذج وصدّره
تحقق من الأبعاد والتحذيرات والمعاينة التفاعلية ثلاثية الأبعاد. أنشئ الجسم النهائي ونزّل STL أو 3MF لبرنامج التقطيع. اطبع وحدة اختبار واحدة قبل تنفيذ درج كامل.
أبعاد Gridfinity وإعدادات المولّد
يتبع الغلاف المعياري تباعد Gridfinity، بينما يأتي شكل التجويف من صورتك وإعداداتك.
خلايا كاملة قياس 42 مم
تستخدم المساحة خلايا كاملة 42 × 42 مم فقط. يجد الوضع التلقائي غلافًا مناسبًا، ويقبل الوضع اليدوي من خلية إلى 10 خلايا على كل محور. تشمل الأبعاد المطبوعة خلوص التوافق القياسي.
ارتفاع بوحدات 7 مم
اختر عددًا صحيحًا من وحدات الارتفاع. تتحقق الواجهة من أن عمق التجويف المطلوب يترك مادة كافية لقاعدة سليمة وللخيارات المفعّلة.
حافة تكديس اختيارية
فعّل الحافة العلوية إذا أردت وضع حاوية متوافقة فوق الوحدة. تزيد الحافة الحد الأدنى للارتفاع، ولذلك يمكن تعطيلها في الحاويات المنخفضة المفتوحة.
فتحات مغناطيس اختيارية
مقاس الفتحات ثابت: قطر 6 مم وعمق 2.4 مم. هذا خيار تشغيل وإيقاف وليس مكتبة مقاسات؛ تحقق من المغناطيسات الفعلية وتقلص المادة ودقة الطابعة.
عمق التجويف وحدود الهندسة
يدخل المستخدم العمق ويحدّه المولّد بالقيمة الآمنة للارتفاع المختار. لا تعرض الصورة العلوية التجاويف السفلية أو المشابك أو التفاصيل الجانبية أو السطح السفلي غير المرئي.
خطّط لوحدة Gridfinity قبل الطباعة
تحدد الصورة شكل التجاويف، بينما تحدد الشبكة والارتفاع وخيارات الوحدة طريقة توافق النتيجة مع نظام التخزين لديك.
- قِس المساحة المتاحة على اللوحة الأساسية أو داخل الدرج وحدد عدد الخلايا الكاملة 42 × 42 مم.
- اجمع الأجسام المرتبطة مع ترك مادة كافية بين التجاويف وحول الجدران الخارجية.
- استخدم الحساب التلقائي لأصغر قاعدة أو اختر يدويًا من 1 إلى 10 خلايا على كل محور.
- اختر من 2 إلى 20 وحدة ارتفاع، كل منها 7 مم، وتأكد من بقاء قاعدة قابلة للطباعة أسفل التجاويف.
- فعّل حافة التكديس وفتحات المغناطيس الثابتة Ø6 × 2.4 مم فقط إذا كانت مناسبة للمغناطيس والطابعة واللوحة الأساسية.
- اطبع وحدة اختبار واحدة وتحقق من الملاءمة والخلوص والتوافق قبل طباعة بقية ترتيب الدرج.
مولّد Gridfinity بالصورة أم تصميم CAD بارامتري؟
الطريقتان مفيدتان، ويعتمد الاختيار على الهندسة التي تحتاج إلى تمثيلها.
حاوية ملائمة من صورة
مناسبة لتحويل محيط علوي واضح بسرعة إلى تجويف ذي شكل خاص. يبقى المقياس والمحيط قابلين للتعديل، وتُضبط الشبكة والارتفاع والحافة والمغناطيس في مسار واحد.
نموذج CAD بارامتري
أفضل للتجاويف السفلية والمشابك والدعامات المائلة والمستويات المتعددة والفواصل والأغطية والوصلات الميكانيكية الدقيقة، فهي تحتاج قياسات وتصميمًا هندسيًا مقصودًا.
تصدير حاوية Gridfinity بصيغة STL أو 3MF
يحتوي التنزيلان على الهندسة الحجمية نفسها بوحدة المليمتر لاستخدامها في مسارات طباعة ثلاثية الأبعاد متوافقة.
STL
شبكة مثلثية تدعمها معظم برامج التقطيع. يتم اختيار المادة والاتجاه وإعدادات الطباعة بعد التنزيل.
3MF
صيغة حاوية حديثة تحفظ النموذج المنشأ كجسم واحد في البرامج المتوافقة.
لا يصدّر وضع Gridfinity ملفات STEP أو DXF أو SVG. افحص المعاينة والأبعاد، ونفّذ طبعة اختبار عندما تكون الدقة مهمة.
ما الذي يمكن إنشاؤه بمولّد Gridfinity؟
أفضل العناصر لها محيط علوي واضح ويمكن وضعها ضمن مساحة معيارية عملية.
حوامل أدوات مخصّصة
أنشئ أماكن محددة للكماشات والقدمات والمقاييس والقواطع والمفكات بدلًا من استخدام صناديق مستطيلة كبيرة.

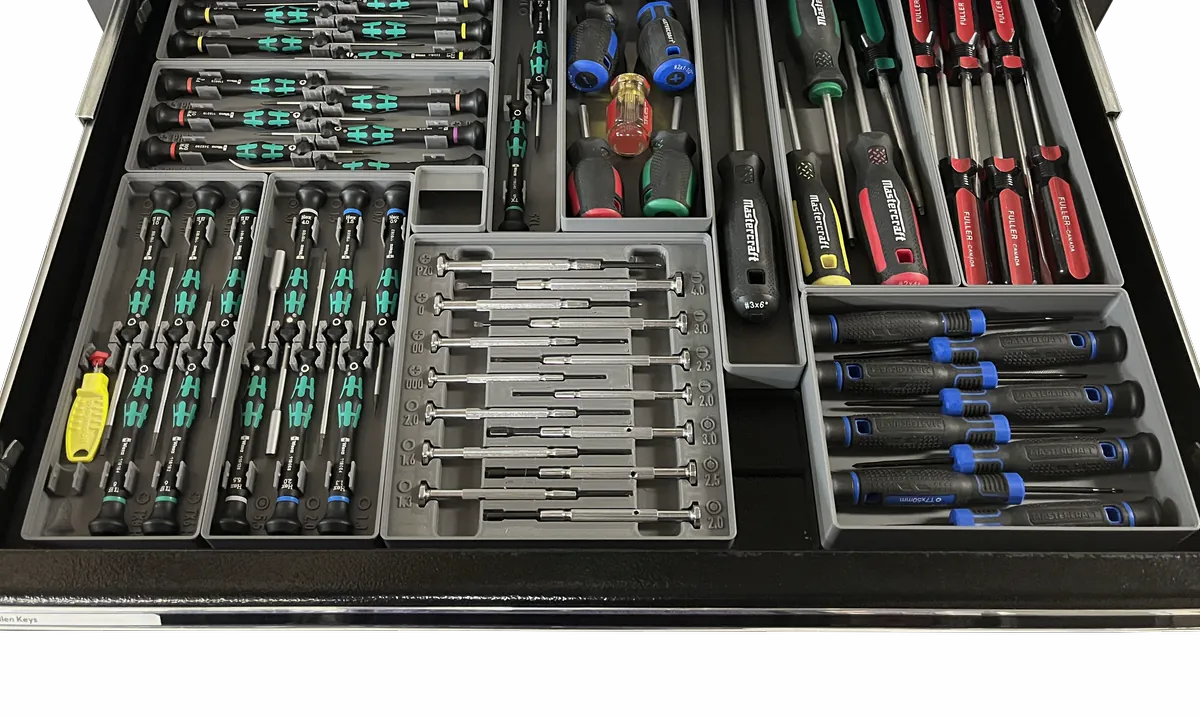

تنظيم معياري للأدراج
ادمج الحاويات المشكلة مع وحداتك المتوافقة وأعد ترتيب الدرج من دون إعادة طباعة بطانة واحدة كبيرة.
محطات العمل والورش
امنح الأدوات كثيرة الاستخدام أماكن ثابتة على طاولة التجميع أو الصيانة أو الإلكترونيات، وأعد طباعة الوحدة المحفوظة عند الحاجة.
أجهزة القياس والأدوات الإلكترونية
أنشئ تجاويف لأجهزة الاختبار والمبرمجات والمحولات والملحقات الصغيرة ذات الحدود العلوية الواضحة.
هل تحتاج إلى بطانة بلا شبكة معيارية؟
استخدم مولّد البطانات العام للحصول على عرض وعمق حرّين، ولتنزيل DXF وSVG بالإضافة إلى STL و3MF.
فتح مولّد البطانات المخصّصةأسئلة عن مولّد Gridfinity
ما مولّد Gridfinity؟
ينشئ حاويات معيارية وفق تباعد Gridfinity. وتستخرج هذه النسخة أيضًا شكل التجويف من صورة علوية يراجعها المستخدم.
هل ينشئ مسحًا ثلاثي الأبعاد من صورة واحدة؟
لا. توفّر الصورة محيطًا مرئيًا ثنائي الأبعاد فقط. أنت تضبط العمق والارتفاع والخلوص، ولا تُعاد هندسة الجوانب المخفية أو السطح السفلي.
ما أحجام الشبكة المتاحة؟
تستخدم القاعدة خلايا كاملة 42 × 42 مم. يختار الوضع التلقائي مقاسًا مناسبًا، ويدعم اليدوي من 1 × 1 إلى 10 × 10.
كيف يتم تحديد ارتفاع الحاوية؟
بوحدات كاملة مقدارها 7 مم. يعتمد عمق التجويف المسموح على هذا الارتفاع وخيارات القاعدة المفعّلة.
هل يمكن إضافة حافة تكديس؟
نعم. الحافة اختيارية ويمكن تعطيلها لوحدة مفتوحة أقل ارتفاعًا. يؤدي تفعيلها إلى رفع الحد الأدنى للارتفاع.
ما مقاس فتحات المغناطيس؟
الفتحات الاختيارية ثابتة بقطر 6 مم وعمق 2.4 مم. تحقق من ملاءمة مغناطيساتك ودقة الطابعة.
ما الملفات التي يمكن تنزيلها؟
يصدّر مولّد Gridfinity ملفي STL و3MF، ولا يوفّر STEP أو DXF أو SVG.
هل ينشئ ألواح قاعدة أو فواصل أو أغطية؟
لا. تنشئ هذه الصفحة حاوية Gridfinity مشكلة فقط؛ ولا يشمل المسار تلك الملحقات البارامترية.
هل يلائم التجويف الأداة من أول طبعة؟
يتبع النموذج المقياس والمحيط والخلوص، لكن الصورة وشكل الأداة والمادة والمعايرة تؤثر أيضًا. اطبع اختبارًا عند أهمية التفاوتات.
هل أستطيع اختيار عمق التجويف؟
نعم. تدخل القيمة ويحدّها المولّد بما يناسب ارتفاع الحاوية المختار بأمان.
أنشئ حاوية Gridfinity من صورتك
ارفع صورة علوية واضحة، وراجع المحيط، واختر الأبعاد المعيارية قبل إنشاء STL أو 3MF.
