Générateur de calage sur mesure à partir d’une photo
Créez un calage ajusté à vos outils, équipements ou produits sans tracer chaque contour en CAO. Photographiez les objets depuis le dessus et réglez l’échelle avec une feuille A4 ou manuellement, grâce à deux points séparés par une distance connue. Vérifiez les formes détectées, réglez les dimensions et téléchargez un modèle 3D ou des contours vectoriels.
De la photo au calage sur mesure
Importez une vue nette prise du dessus : le générateur détecte les contours des objets et crée des logements modifiables. Définissez la profondeur, le jeu et les dimensions de la plaque, vérifiez le modèle 3D, puis téléchargez les fichiers de fabrication.
La feuille A4 est facultative : en mode manuel, marquez deux points sur la photo et saisissez la distance réelle connue entre eux.
Un calage sur mesure à partir d’une seule photo
Disposez les outils à plat et photographiez-les bien à la verticale. Le service détecte les objets ; vous corrigez les contours et la disposition, puis obtenez une plaque dotée de logements aux formats STL, 3MF, DXF et SVG.
La génération du modèle coûte 1 crédit. Les 5 reconstructions suivantes de la même photo sont gratuites. Calage jusqu’à 1200 × 1200 mm.
Le générateur est accessible aux comptes connectés disposant d’une formule adaptée.
Se connecterCommencez par une photo
Nous vérifions d’abord l’échelle et les contours. Le modèle n’est jamais généré à l’aveugle.
La première détection sur CPU peut prendre jusqu’à une minute.
Indiquez une dimension connue
Placez deux points sur un segment dont vous connaissez la longueur.
0 objets détectés
Les contours sont automatiquement simplifiés. Sélectionnez un objet pour ajuster ses points.
Disposez les logements
Faites glisser l’objet entier ; les poignées carrées permettent de le redimensionner. Les repères ronds correspondent aux encoches de préhension : chacun peut aussi être déplacé séparément le long du contour du logement.
Le calage sur mesure est prêt
Faites glisser le modèle pour le faire pivoter. Utilisez la molette pour zoomer.
- Dans votre navigateursans logiciel à installer
- Feuille A4 ou 2 pointséchelle exacte en millimètres
- 1 à 150 mmprofondeur des logements
- Jusqu’à 1 200 mmpar côté de la plaque
- 4 formats de fichierSTL, 3MF, DXF, SVG
Comment créer un calage d’outils à partir d’une photo
Pour un modèle de base, inutile de mesurer et de tracer chaque objet séparément. Préparez la photo, vérifiez les contours détectés, placez les logements et définissez les paramètres du futur insert.
Disposez les objets et définissez l’échelle
Placez les outils sans chevauchement sur une surface plane et contrastée. Vous pouvez utiliser une feuille A4 comme repère, mais elle n’est pas obligatoire : en mode manuel, marquez deux points sur la photo et saisissez la distance réelle connue entre eux.
Prenez une photo bien à la verticale
Gardez l’appareil parallèle à la surface, cadrez entièrement le repère d’échelle et utilisez une lumière uniforme. Une image nette, sans forte perspective, reflets ni ombres, aide le générateur à isoler plus précisément les contours vus de dessus.
Vérifiez et corrigez les contours
Supprimez les zones détectées par erreur, ajoutez celles qui manquent et réglez le niveau de détail. Dans l’éditeur de disposition, vous pouvez déplacer et redimensionner les logements, ainsi que repositionner les encoches automatiques pour les doigts le long de leur bord.
Configurez et téléchargez le modèle
Choisissez une plaque libre ou une grille modulaire, réglez les paramètres proposés et vérifiez l’aperçu 3D. Téléchargez le volume en STL ou 3MF ; DXF et SVG sont également proposés pour la plaque libre. Le résultat est enregistré dans « Mes modèles ».
Choisissez le générateur adapté à votre rangement
Cette page crée des calages rectangulaires aux dimensions libres pour les valises, boîtes, tiroirs et emballages. Le rangement modulaire Gridfinity dispose de son propre générateur.
Calage aux dimensions libres
Le générateur général crée une plaque de largeur et profondeur libres, avec marges, épaisseur du fond, rayon des angles, jeu et encoches de préhension réglables. Il exporte les modèles volumiques STL et 3MF ainsi que les contours plans DXF et SVG.
Bac Gridfinity
Pour créer des bacs modulaires compatibles avec le système Gridfinity, utilisez la page dédiée. Son parcours regroupe les dimensions de la grille et les options propres aux modules imprimables.
Quels calages sur mesure peut-on créer ?
Le générateur convient aux objets dont le contour utile est visible depuis le dessus. Il permet de préparer un modèle adapté au contenant et au procédé de fabrication choisi.
Outils et instruments
Créez des logements pour pinces, tournevis, clés, douilles, pieds à coulisse et instruments de mesure afin que chaque élément conserve une place identifiable.
Boîtes et emballages
Préparez un calage pour maintenir ou présenter un produit dans une boîte ou un coffret. Les contours DXF et SVG peuvent servir de base au travail de découpe ou de fraisage.
Valises, mallettes et flight cases
Adaptez une plaque ou une mousse de calage aux dimensions intérieures d’une valise de transport, d’une mallette technique ou d’un flight case.
Tiroirs et servantes d’atelier
Composez un insert aux dimensions du tiroir pour organiser les objets, repérer immédiatement les éléments manquants et réduire les déplacements pendant le travail.
Électronique et appareils de mesure
Créez des logements pour testeurs, programmateurs, adaptateurs, capteurs et petits appareils dont la silhouette est clairement visible sur la photo.
Kits, séries et ensembles complets
Enregistrez une disposition validée et réutilisez le modèle pour des kits de maintenance, de démonstration, de formation ou de production identiques.
Ajustez les contours, les dimensions et l’emboîtement
Après la détection, vous contrôlez chaque logement et construisez une plaque aux dimensions libres. Les paramètres permettent d’adapter l’ajustement, la résistance et le format de sortie au projet.
Contours et échelle
Corrigez les limites perturbées par une ombre ou l’arrière-plan. Les dimensions réelles sont calculées à partir d’une feuille A4 ou de deux points séparés par une distance connue.
Profondeur et jeu
Réglez la profondeur des logements de 1 à 150 mm et choisissez un jeu de 0,4, 0,8 ou 1,2 mm. La valeur adaptée dépend de l’objet, du matériau et de la précision du procédé.
Marges, fond et rayon des angles
Ajustez l’espace autour des logements, l’épaisseur du fond et l’arrondi des angles en fonction de la résistance du matériau et du procédé de fabrication.
Disposition et encoches de préhension
Déplacez, redimensionnez ou supprimez les logements. Les encoches automatiques facilitant la prise peuvent être repositionnées le long de leur contour.
Dimensions de la plaque
Saisissez librement la largeur et la profondeur, jusqu’à 1 200 mm par côté, puis ajustez les marges, l’épaisseur du fond et le rayon des angles.
Préparation à la fabrication
Utilisez STL ou 3MF pour préparer une impression 3D, et DXF ou SVG comme contours de départ pour une découpe ou un fraisage compatible. Le matériau et les réglages machine se définissent après l’export.
Contrôle avant l’export
Vérifiez les dimensions, le nombre de logements, les avertissements et l’aperçu 3D interactif. Pour un ajustement critique, fabriquez d’abord un logement d’essai.
Téléchargez les formats du mode choisi
STL et 3MF contiennent la géométrie volumique du calage. DXF et SVG fournissent ses contours plans pour un traitement ultérieur dans un logiciel compatible.
| Format | Contenu et usage recommandé |
|---|---|
| STL | Géométrie volumique en millimètres pour les trancheurs compatibles et la préparation d’un calage plastique en impression 3D. |
| 3MF | Conteneur moderne de modèle 3D pour les flux d’impression 3D et le transfert de la géométrie vers un logiciel compatible. |
| DXF | Contours vectoriels pour les logiciels de CAO/FAO compatibles et la préparation ultérieure de la découpe ou du fraisage. |
| SVG | Contours vectoriels pour les éditeurs graphiques et les équipements compatibles lorsqu’une géométrie plane est nécessaire. |
Générateur de calages ou modélisation manuelle en CAO ?
Générateur AIPRINTGEN
Détecte automatiquement les contours vus de dessus, calcule l’échelle à partir d’un repère et crée des logements modifiables. La profondeur, le jeu, les marges et l’épaisseur du fond se règlent dans une interface claire. Cela réduit les opérations répétitives nécessaires à un calage d’outils classique.
Modélisation manuelle en CAO
Offre un contrôle complet sur les fermetures, les saillies complexes, la géométrie inférieure et les éléments d’assemblage, mais exige des mesures, un tracé manuel des contours et des compétences en modélisation. La CAO peut rester indispensable pour une conception technique hors standard.
Une photo prise du dessus ne contient que le contour extérieur visible : elle ne montre ni la face inférieure, ni les saillies latérales, ni les éléments cachés. Vous définissez séparément la profondeur et le jeu, et les formes complexes doivent être contrôlées avant fabrication.
Exemples d’interface et de calages terminés

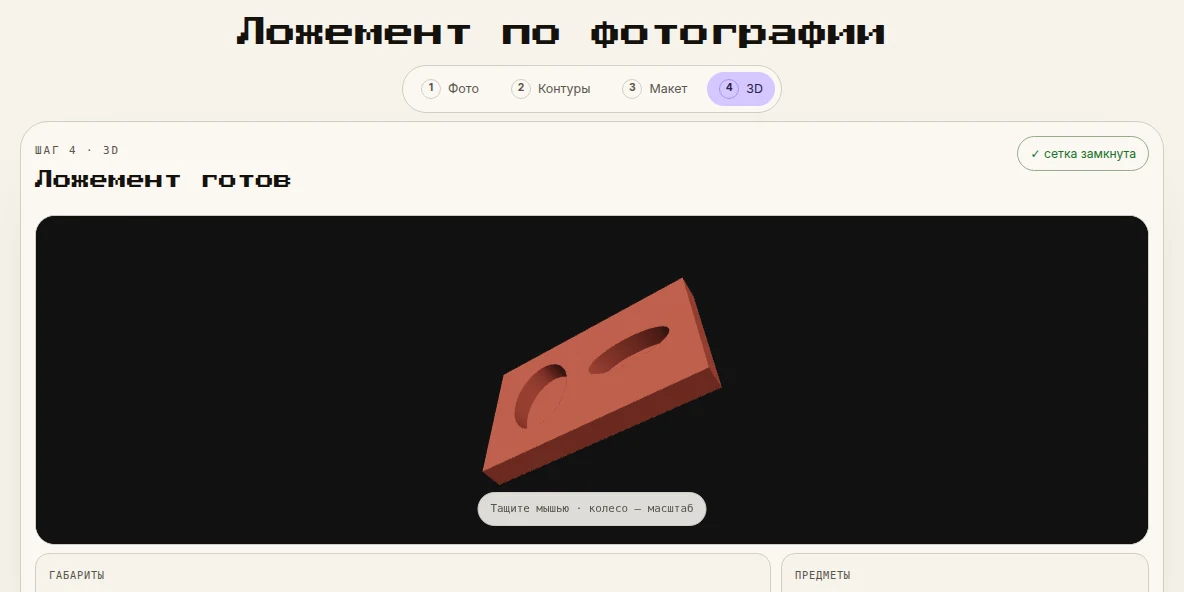

Vous trouverez ci-dessous de véritables captures d’écran du générateur AIPRINTGEN et des exemples de calages d’outils terminés. Nous ne présentons pas les images de démonstration comme des reconstructions 3D automatiques : le résultat est construit à partir des contours vérifiés par l’utilisateur et de la profondeur choisie.

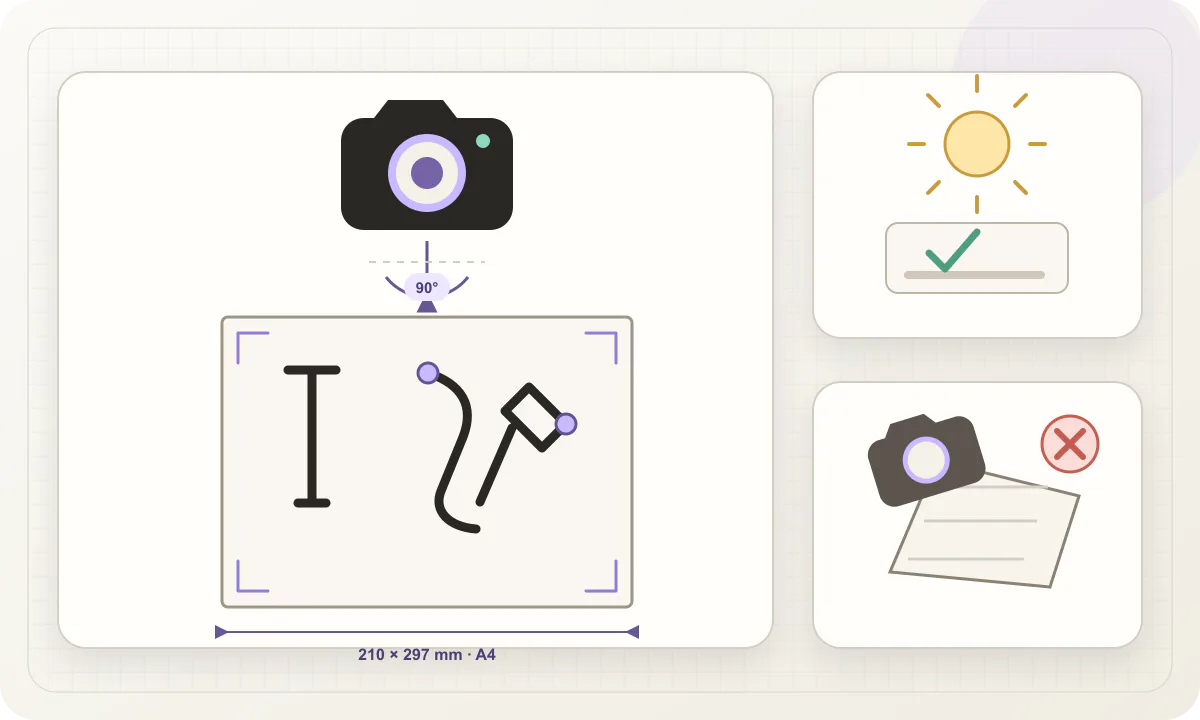

Comment photographier un objet pour un calage sur mesure
Le générateur utilise le contour visible depuis le dessus. Une photo nette, correctement mise à l’échelle et sans perspective marquée facilite la création d’un logement fidèle.
- Utilisez une surface plane qui contraste nettement avec les objets.
- Photographiez bien à la verticale et gardez l’appareil parallèle à la surface.
- Vous pouvez cadrer une feuille A4 entière, mais ce n’est pas obligatoire : pour l’échelle manuelle, préparez deux points séparés par une distance connue.
- Évitez les ombres marquées, les reflets sur le métal et les arrière-plans chargés.
- Ne superposez pas les objets et laissez assez d’espace pour les cloisons entre les logements.
- Après le traitement, vérifiez chaque contour, l’échelle et les dimensions finales.
Si vous recherchez un ajustement précis ou prévoyez une série d’inserts identiques, fabriquez d’abord un logement critique. Le résultat final dépend du modèle numérique, mais aussi du matériau, de l’étalonnage de l’équipement et des paramètres de production. Retrouvez la procédure détaillée dans notre guide Comment créer un calage pour impression 3D à partir d’une photo.
À qui s’adresse le générateur de calage sur mesure ?
Propriétaires d’imprimantes 3D
Préparez un organiseur adapté à votre propre jeu d’outils et transmettez le fichier STL ou 3MF au trancheur sans tracer chaque objet à la main.
Ateliers et services de réparation
Créez des calages sur mesure pour tiroirs et servantes d’atelier afin de simplifier le rangement et le contrôle des éléments.
Petites entreprises de production
Standardisez la disposition des outils et équipements, puis réutilisez un modèle enregistré pour des postes de travail identiques.
Laboratoires et salles de formation
Organisez les instruments, les outils à main et les petits composants d’un ensemble précis.
Studios 3D et fermes d’impression
Obtenez rapidement une base de modèle à partir de la photo du client, vérifiez-la puis préparez-la séparément pour le procédé choisi.
Fabricants de kits et d’emballages
Téléchargez les contours DXF ou SVG comme base pour la préparation technique d’inserts réalisés dans des matériaux compatibles.
Accès au générateur et questions fréquentes
Le générateur de calage sur mesure est intégré à AIPRINTGEN et accessible avec les formules qui incluent cet outil. La liste à jour figure sur la page des tarifs. La première génération d’un modèle à partir d’une photo importée coûte 1 crédit ; elle comprend ensuite 5 reconstructions de la photo en cours.
Le résultat est enregistré dans « Mes modèles ». Le générateur fournit un modèle numérique ou des contours vectoriels ; la fabrication physique est réalisée séparément. Si vous souhaitez recevoir une pièce imprimée, envoyez le fichier depuis notre page Impression 3D et retouche de modèles.
Comment créer un calage d’outils à partir d’une photo ?
Disposez les objets sur une feuille A4 ou préparez deux points séparés par une distance connue, prenez une photo bien à la verticale et importez-la dans le générateur. Vérifiez les contours détectés, puis réglez la profondeur, le jeu, les marges, l’épaisseur du fond et le rayon des angles. Une fois le modèle généré, téléchargez-le aux formats STL, 3MF, DXF ou SVG.
Pourquoi faut-il une feuille A4 ou deux points de référence ?
Le générateur a besoin d’un repère de dimension physique connue pour convertir en millimètres les distances présentes sur la photo. Une feuille A4 fournit directement ce repère d’échelle. Si elle ne tient pas à côté des objets, sélectionnez le mode manuel, marquez deux points sur l’image et saisissez la distance réelle qui les sépare.
Puis-je placer plusieurs outils sur une même photo ?
Oui. Disposez les objets sans les superposer et laissez assez de place entre eux pour les futures cloisons. Le générateur affiche séparément chaque zone détectée : vous pouvez supprimer les zones inutiles et ajouter manuellement celles qui manquent. Après la détection, les logements peuvent être déplacés et redimensionnés dans l’éditeur de disposition.
Le générateur crée-t-il une copie 3D complète de l’objet ?
Non. AIPRINTGEN détecte la projection vue de dessus et le contour de chaque objet sur la photo ; vous définissez séparément la profondeur du logement. Une seule image ne permet pas de reconstruire la face inférieure, les saillies latérales ni la géométrie cachée. Les objets complexes demandent donc un contrôle particulièrement attentif.
Quels paramètres du calage puis-je régler ?
Vous pouvez corriger les contours détectés, déplacer les logements et modifier leurs dimensions. Les réglages du modèle comprennent une profondeur de 1 à 150 mm, un jeu de 0,4, 0,8 ou 1,2 mm, les marges, l’épaisseur du fond et le rayon des angles. Vous pouvez aussi imposer les dimensions de la plaque et ajouter des encoches automatiques pour faciliter la préhension des objets.
Quel jeu faut-il prévoir autour d’un outil ?
L’interface propose trois valeurs : 0,4, 0,8 et 1,2 mm. Le bon choix dépend de l’ajustement souhaité, de la forme de l’objet, du matériau et de la précision de l’équipement. Il n’existe pas de valeur universelle ; si l’ajustement est critique, fabriquez d’abord une petite pièce d’essai avec un seul logement.
Puis-je créer un calage pour une boîte ou un emballage ?
Oui, si la forme utile du produit est visible depuis le dessus. Définissez une plaque aux dimensions de la boîte ou du coffret, puis exportez STL ou 3MF pour un modèle volumique, ou DXF et SVG pour des contours plans. Le générateur ne calcule pas à lui seul la résistance aux chocs, aux vibrations ou au transport : ces contraintes doivent être validées séparément.
Puis-je corriger un contour mal détecté ?
Oui. Réglez le niveau de détail, supprimez les zones inutiles et ajoutez manuellement celles qui manquent. Vérifiez ensuite l’échelle, les dimensions et la position de chaque logement sur la plaque libre.
Quelles dimensions maximales peut avoir un calage ?
Le générateur permet de définir une plaque dont chaque côté mesure jusqu’à 1 200 mm. La possibilité de la fabriquer d’une seule pièce dépend de la zone de travail de votre imprimante, fraiseuse ou autre équipement. Si le modèle dépasse la zone de production disponible, vous devez préparer séparément sa division et son assemblage ultérieur.
Quels formats de fichier puis-je télécharger ?
STL et 3MF contiennent la géométrie volumique du calage. DXF et SVG contiennent des contours vectoriels pour un traitement ultérieur. Les paramètres propres à l’imprimante, au laser ou à la fraiseuse se configurent après le téléchargement.
Ai-je besoin de compétences en CAO ?
Aucune compétence en CAO n’est nécessaire pour un calage de base fondé sur les contours vus de dessus : l’échelle, les logements et les principaux paramètres se règlent dans le navigateur. Une modélisation technique peut être nécessaire si le projet comporte des saillies cachées, des clips, un maintien complexe, une structure en plusieurs parties ou une géométrie impossible à déterminer sur une photo prise du dessus.
Combien coûte une génération et où le modèle est-il enregistré ?
La première génération d’une photo coûte 1 crédit. Elle inclut ensuite 5 reconstructions pour cette photo. Le résultat est automatiquement enregistré dans « Mes modèles ». L’accès à l’outil dépend de votre formule AIPRINTGEN active.
Créez votre calage sur mesure à partir d’une photo
Importez une vue du dessus, vérifiez le contour et l’échelle, configurez la plaque et téléchargez le format adapté à votre projet.
